Panoramica di progetto:
Processo di fabbricazione: Lavorare di CNC
Materiale: 6061-T6 di alluminio
Dimensioni della parte: 390,00 × del × 213,00 130,00 millimetri
Rifinitura di superficie: Insabbiando, infilando, blu d'anodizzazione
Quantità e termine d'esecuzione: 1 unità, 7 giorni

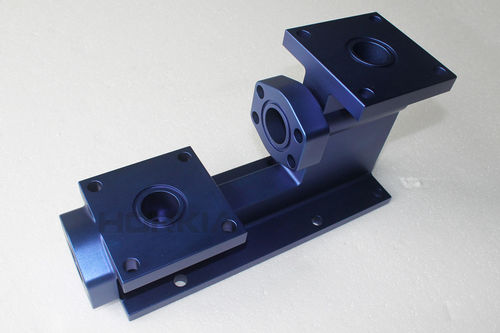

Il cliente era un servizio professionale d'offerta della società dell'Australia e le soluzioni costruite per i sistemi fluidi. Questo prototipo è stato fatto per collaudare la pressione ed il montaggio liquidi prima di produzione in volume bassa. Dalle grandi dimensioni, la stabilità di forma e la tolleranza di macinazione erano punti chiave.
Il CNC che lavora ha cominciato solitamente da fresatura grezza dai grandi utensili per il taglio velocemente rimuovere il materiale indesiderato, per multare la fresatura dai piccoli attrezzi gradualmente. Per fresatura di CNC di 3 assi, il pezzo in lavorazione è stato girato manualmente ed è stato riposizionato esattamente per macinare la parte parallelamente, tolleranza intorno a ± 0.1mm.
I dispositivi e le maschere si sono applicati solitamente a assit che macina per l'alta efficienza e la tolleranza. Un foro profondo è stato alesato mentre era dalla capacità di macinazione. Il CNC ha lavorato il prototipo a macchina prima di rifinitura di superficie. Tutte le linee di taglio e sbavature su superficie macinata sono state rimosse insabbiando e beadblasting.
La rifinitura finale dell'anodizzazione di alluminio. Il film anodizzato ha fornito la sensibilità come pure corrosione & resistenza all'abrasione estetiche al divisorio. Generalmente, 6061/6063 e 5052 erano la serie comune e preferita di materiale di alluminio per ottenere la rifinitura d'anodizzazione di qualità.
Una delle applicazioni a crescita rapida ed ampie di CNC che lavorano oggi è modello rapido per i suoi vantaggi dei materiali di obiettivo ed economici, della tolleranza stretta come pure del costo di produzione solitamente economico, così il CNC ha macinato i prototipi consegna le risposte più affidabili e più economiche sulla verifica di resistenza e del meccanismo.
